Eine Wadenmaschine wirkt auf den ersten Blick vergleichsweise einfach: Fußplattform, Polster beziehungsweise Auflage und ein Widerstandssystem. In der Praxis unterscheiden sich die Geräte jedoch erheblich darin, wie der Widerstand übertragen wird, wie sich die Maschine an unterschiedliche Nutzer anpassen lässt und wie belastbar die Konstruktion im dauerhaften Einsatz ist.
Gerade bei Wadenmaschinen können hohe Trainingslasten auf einen relativ kleinen Bewegungsbereich treffen. Deshalb sind Hebelgeometrie, Lagerung, Rahmenkonstruktion, Kontaktflächen und Gewichtssystem für die tatsächliche Gerätequalität besonders relevant.

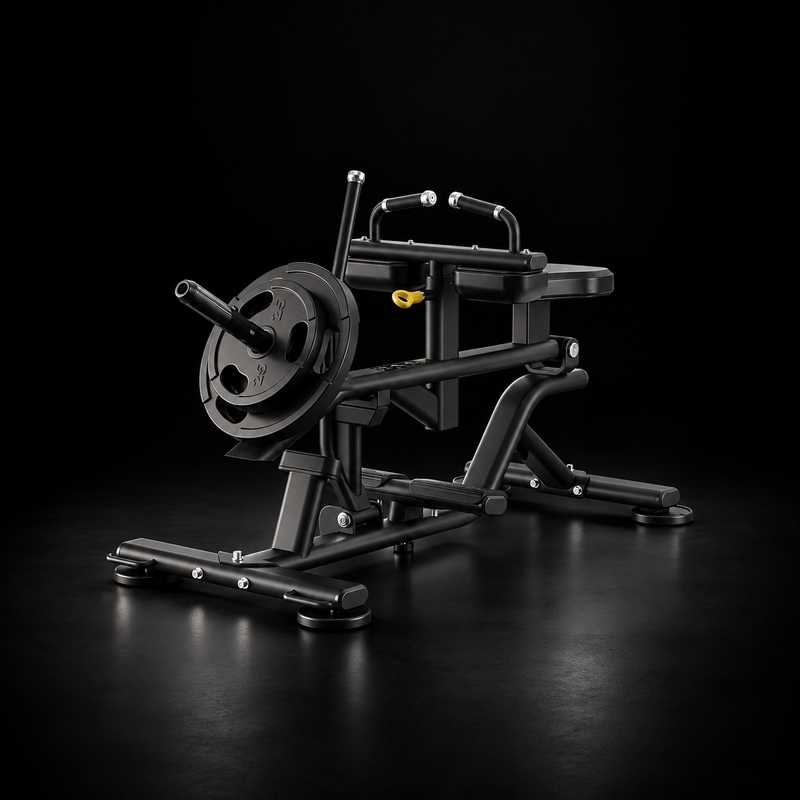

Wie funktioniert eine sitzende Wadenmaschine technisch?
Bei einer klassischen Seated-Calf-Raise-Maschine wird der Widerstand über einen beweglichen Hebel auf die Oberschenkel übertragen. Der Trainierende sitzt auf der Maschine, positioniert den Vorderfuß auf der Fußauflage und bewegt den Hebel über die Plantarflexion im Sprunggelenk. Der entscheidende technische Punkt ist dabei der Drehpunkt des Hebelarms. Trainingsgewicht beziehungsweise Gewichtsblock befinden sich nicht direkt über dem Fuß, sondern wirken über einen Hebel auf das System. Deshalb entspricht das aufgelegte Gewicht nicht zwingend exakt der Kraft, die am Körper ankommt. Entscheidend sind unter anderem:
- Position des Drehpunkts
- Länge des Hebelarms
- Position der Gewichtsaufnahme
- Position des Oberschenkelpolsters
- Eigengewicht der beweglichen Konstruktion
Zwei Wadenmaschinen mit derselben Scheibenbeladung können sich deshalb unterschiedlich schwer anfühlen.
Warum ist die Hebelgeometrie bei Plate-Load-Wadenmaschinen wichtig?

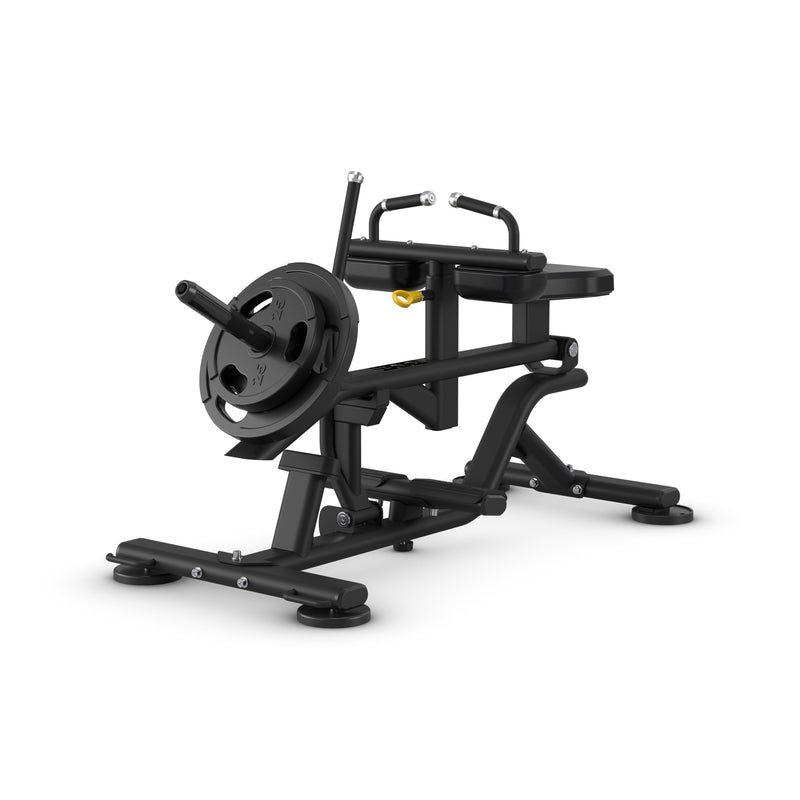

Bei einer Plate-Load-Wadenmaschine werden Hantelscheiben an einer Gewichtsaufnahme angebracht, die Bestandteil des beweglichen Hebels ist. Je weiter die Belastung vom Drehpunkt entfernt liegt, desto größer ist grundsätzlich das durch die Gewichtskraft erzeugte Drehmoment. Die reine Anzahl der aufgelegten Kilogramm sagt deshalb nicht vollständig aus, welcher Widerstand tatsächlich überwunden werden muss.
Zusätzlich verändert sich bei manchen Konstruktionen während der Bewegung der Winkel zwischen Hebelarm und Schwerkraft. Dadurch kann sich auch die wirksame Belastung innerhalb des Bewegungsumfangs verändern. Für einen sinnvollen Gerätevergleich sind daher Hebelkonstruktion und Bewegungsverlauf mindestens ebenso relevant wie die maximale Scheibenbeladung.
Scheibenbeladung gleich Trainingswiderstand?
Eine Angabe wie „200 kg belastbar“ beschreibt zunächst die konstruktiv zulässige Belastung der entsprechenden Aufnahme beziehungsweise des Systems – nicht zwangsläufig einen Widerstand von exakt 200 kg am Fuß. Bei hebelgestützten Maschinen bestimmen die mechanischen Verhältnisse, welcher Anteil dieser Last tatsächlich als Widerstand wirkt. Auch das Eigengewicht des Hebelarms gehört dazu.

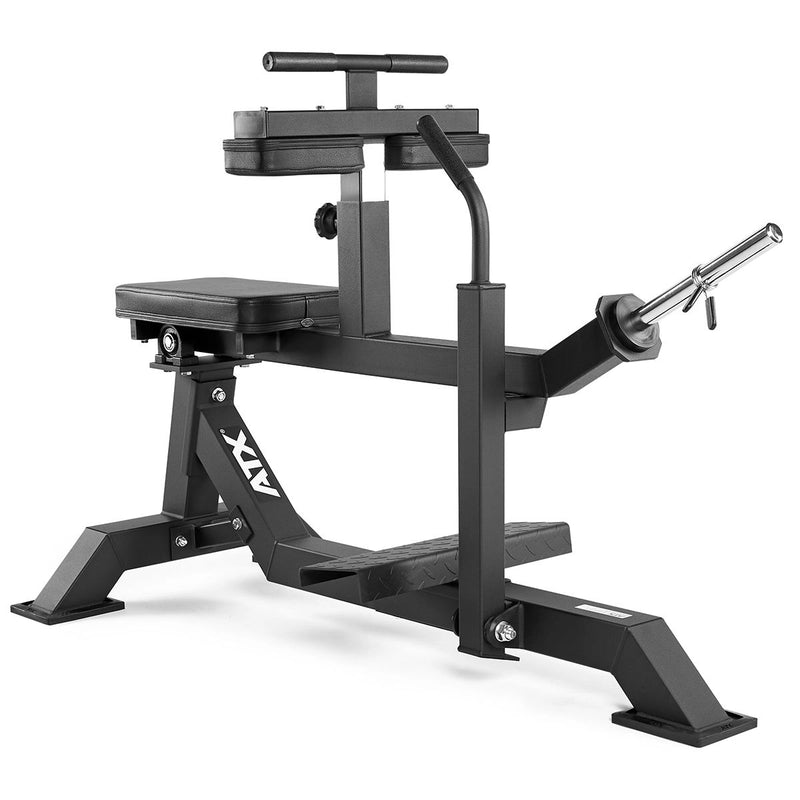

Bei der aktuell angebotenen ATX Seated Calf Raise werden beispielsweise eine Scheibenbelastbarkeit bis 200 kg und ein kugelgelagerter Sitzhebel angegeben. Die Scheibenaufnahme besitzt serienmäßig 30 mm und kann über einen Adapter auf 50 mm erweitert werden.
Für die Produktauswahl ist daher sinnvoller zu fragen: Wie ist das Widerstandssystem konstruiert? und nicht lediglich: Wie viele Kilogramm kann ich aufladen?
Warum spielt der Startwiderstand eine Rolle?

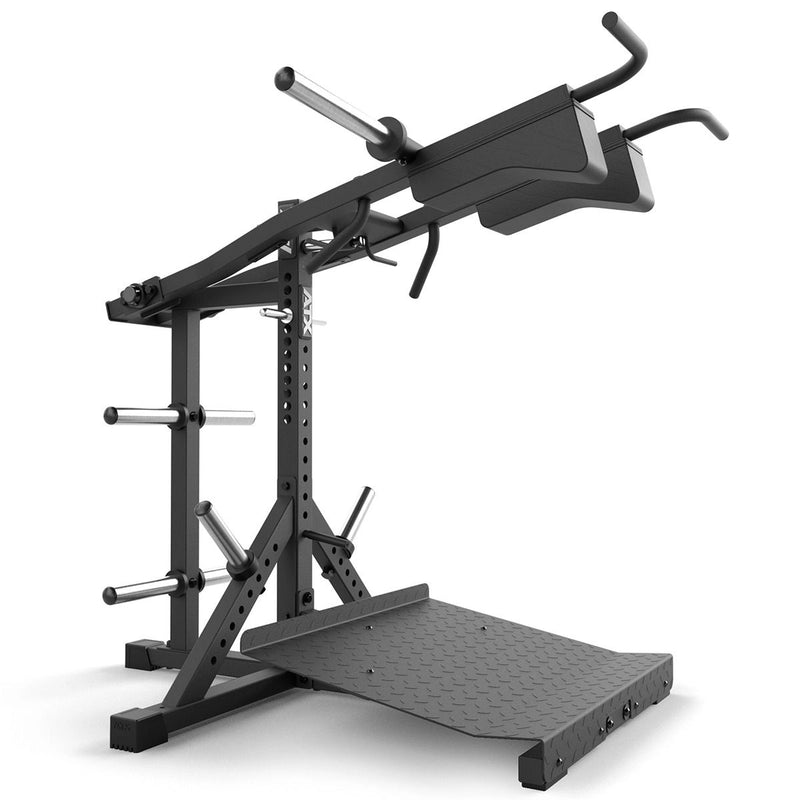

Auch ohne zusätzliche Hantelscheiben kann eine Maschine bereits einen Widerstand besitzen. Bei Hebelarmgeräten entsteht dieser beispielsweise durch das Eigengewicht der beweglichen Konstruktion. Beim der aktuellen ATX Lever Arm Squat Pro wird für den unbeladenen Hebelarm beispielsweise ein Eigengewicht von etwa 20 kg angegeben.
Je nach Hebelverhältnis entspricht dieses Eigengewicht wiederum nicht zwangsläufig einem identischen Widerstand am Kontaktpunkt. Bei Steckgewichtsmaschinen beginnt der Widerstandsbereich dagegen typischerweise mit der ersten wählbaren Gewichtsstufe des Blocks. Das macht den minimal nutzbaren Widerstand insbesondere dann relevant, wenn verschiedene Nutzer mit stark unterschiedlichen Leistungsniveaus dieselbe Maschine verwenden sollen.
Plate Load oder Steckgewicht – technisch betrachtet
Beide Systeme erzeugen zusätzlichen Widerstand, unterscheiden sich aber deutlich in ihrer Konstruktion. Bei Plate Load wird das Gewicht unmittelbar auf eine oder mehrere Scheibenaufnahmen geladen. Dadurch bleibt der Aufbau vergleichsweise mechanisch direkt. Der maximale nutzbare Widerstand hängt unter anderem von Belastbarkeit und nutzbarer Länge der Aufnahmen sowie von den verwendeten Hantelscheiben ab.

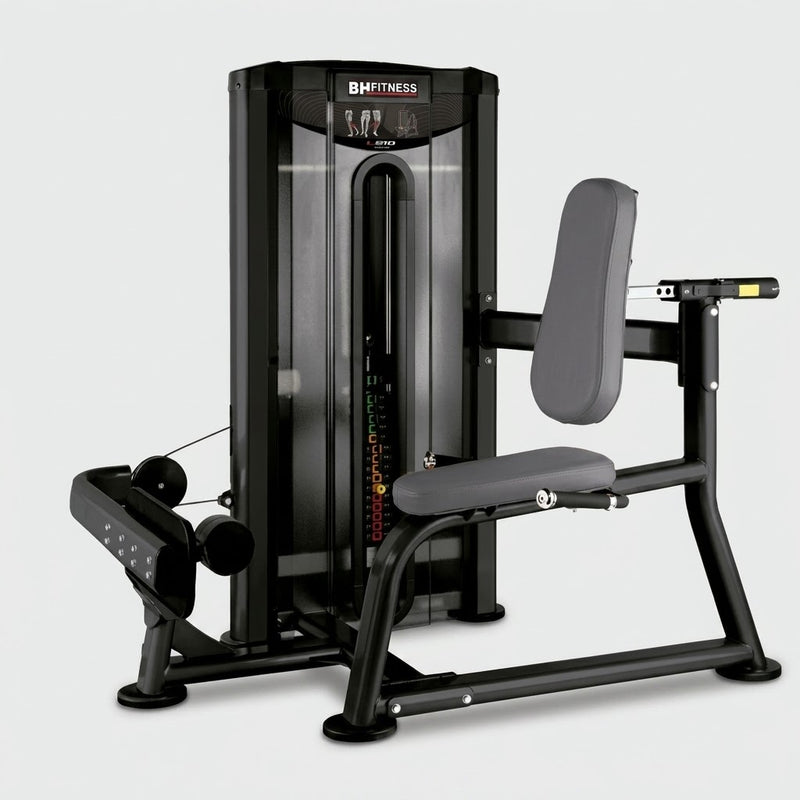

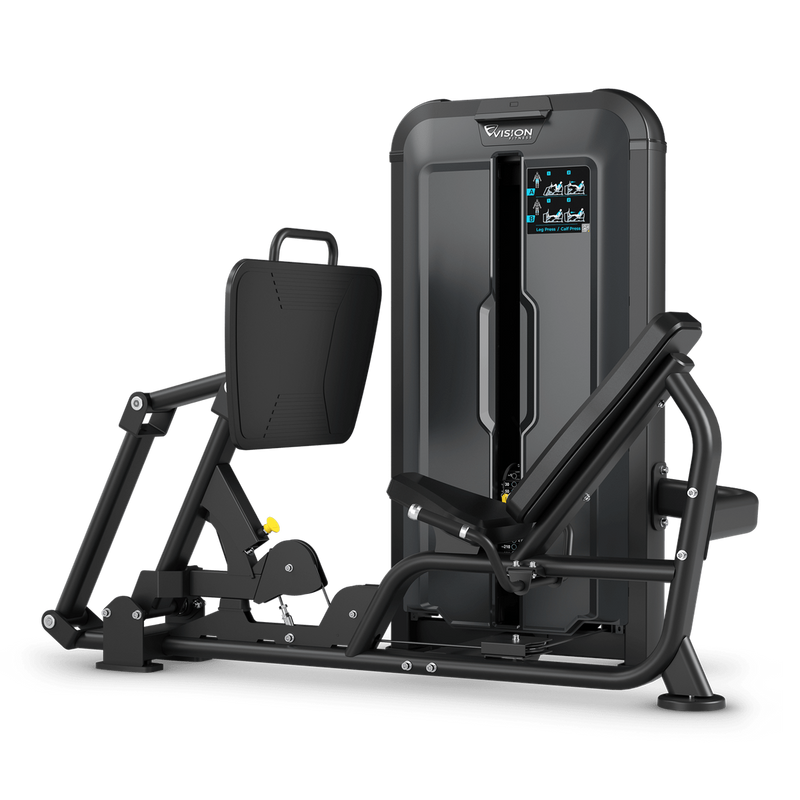

Bei einer Steckgewichtsmaschine befindet sich der Widerstand in einem Gewichtsstapel. Die gewünschte Last wird über einen Steckpin gewählt und anschließend über Seilzüge, Umlenkrollen, Hebel oder weitere mechanische Komponenten übertragen. Dadurch sind schnelle Gewichtswechsel möglich, gleichzeitig spielen weitere Faktoren eine Rolle:
- Gesamtgewicht des Stacks
- Abstufung der Gewichtsplatten
- eventuell vorhandene Zwischengewichte
- Übersetzungsverhältnis
- Konstruktion der Umlenkung
Deshalb sollte auch bei Stack-Maschinen nicht ausschließlich das Gesamtgewicht des Blocks miteinander verglichen werden.
Was macht eine gute Fußplattform aus?
Die Fußplattform gehört zu den wichtigsten Kontaktflächen einer Wadenmaschine. Technisch relevant sind vor allem:
- Abmessungen: Eine ausreichend breite Plattform erleichtert die Positionierung der Füße.
- Tiefe: Der Vorderfuß benötigt genügend Auflagefläche, gleichzeitig muss hinter der Auflage ausreichend Freiraum für die Fersenbewegung vorhanden sein.
- Oberfläche: Riffelungen oder andere rutschhemmende Strukturen können den Kontakt zwischen Schuh und Plattform verbessern.
- Kantenform: Die Vorderkante sollte eine stabile Positionierung ermöglichen, ohne unnötig viel Auflagefläche des Fußes einzunehmen.
- Stabilität: Bei hohen Belastungen darf die Fußplattform keine unerwünschte Bewegung oder deutlich spürbare Verformung zeigen.

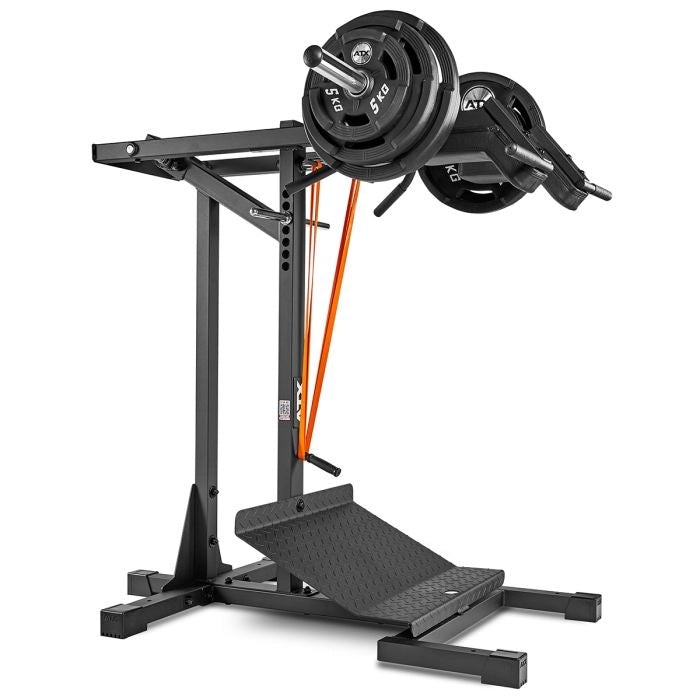

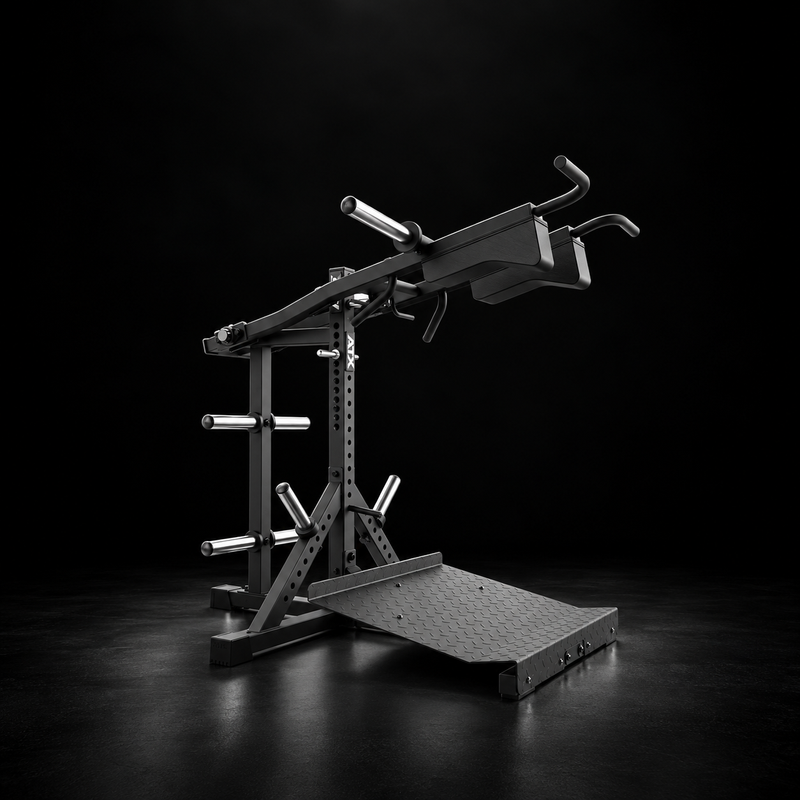

Bei kombinierten Squat-/Calf-Systemen ist zusätzlich entscheidend, ob die Plattform ursprünglich auch für weitere Übungen konstruiert wurde und wie gut sie sich tatsächlich für Wadenheben positionieren lässt.
Was unterscheidet eine Wadenplattform von einem Wadenblock?
Ein Wadenblock ist konstruktiv deutlich einfacher als eine Maschine. Er erzeugt selbst keinen Widerstand, sondern schafft eine erhöhte und belastbare Standfläche. Entscheidend sind deshalb andere technische Eigenschaften:
- Breite der Standfläche
- mögliche Erhöhung
- Rutschhemmung
- Eigengewicht
- Standfestigkeit
- maximale Belastbarkeit

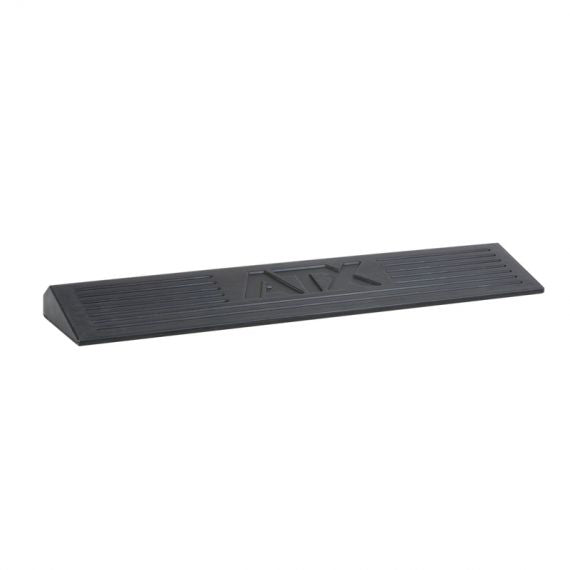

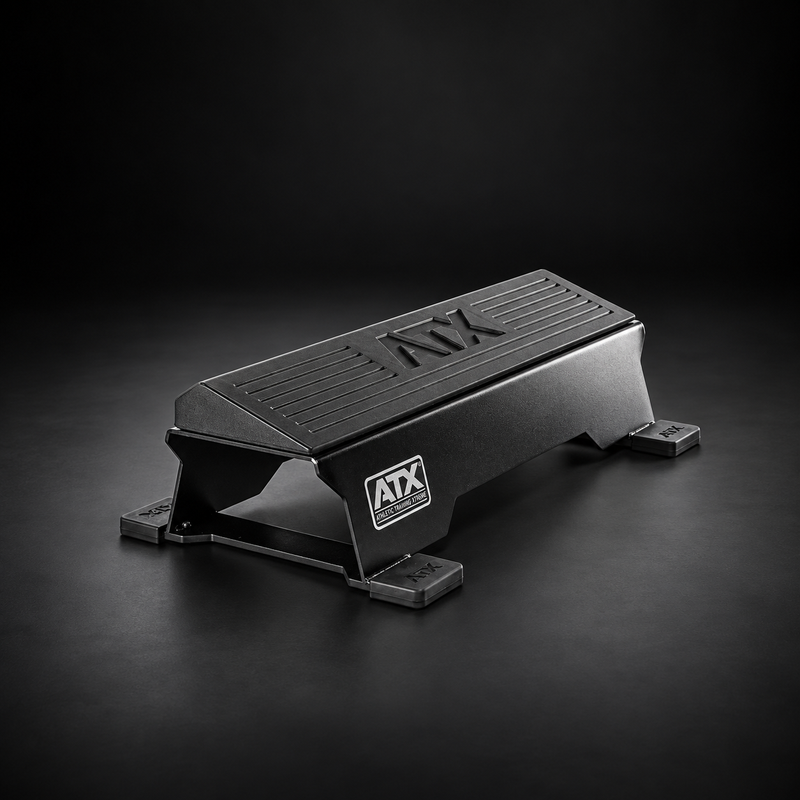

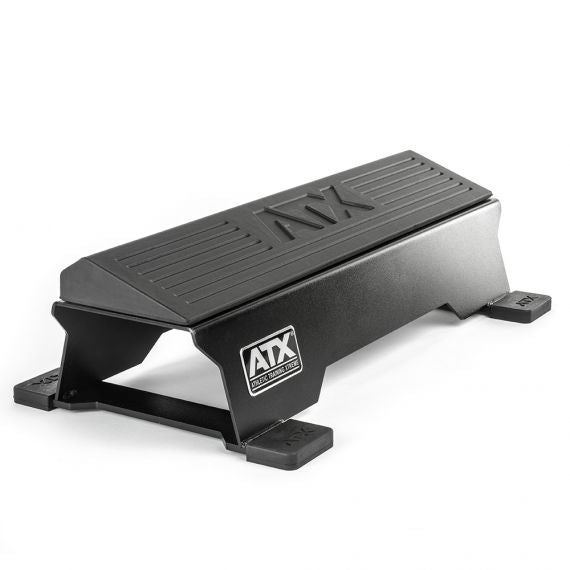

Der aktuelle ATX Kniebeugen- und Wadenblock besitzt beispielsweise eine 70 cm breite Standfläche, eine verstellbare Fersenerhöhung von etwa 10 bis 50 mm und eine angegebene Belastbarkeit von bis zu 800 kg. Ein solcher Wert ist jedoch nicht mit der Belastungsangabe einer Wadenmaschine vergleichbar: Beim Block beschreibt er die Belastbarkeit der Standkonstruktion, während bei einer Plate-Load-Maschine beispielsweise die maximal zulässige Scheibenlast gemeint sein kann.
Warum sind Oberschenkelpolster mehr als nur Komfort?
Bei einer sitzenden Wadenmaschine übertragen die Polster einen wesentlichen Teil der Gegenkraft auf den Oberschenkel. Ihre Konstruktion beeinflusst deshalb nicht nur den Komfort, sondern auch die Positionierung des Nutzers. Relevant sind:
- Breite und Form
- Polsterstärke
- Verstellbereich
- Abstand zur Sitzfläche
- Stabilität der Verstellung
- Kontaktfläche zum Oberschenkel
Besonders wichtig ist der Höhenverstellbereich. Ist das Polster zu hoch oder zu niedrig positioniert, kann die vorgesehene Ausgangsposition nicht sauber eingestellt werden. Eine große Anzahl an Verstellpositionen ist dabei nicht automatisch besser. Entscheidend ist, ob der tatsächlich nutzbare Bereich unterschiedliche Körpergrößen sinnvoll abdeckt.
Lagerung und Drehpunkte – ein oft unterschätzter Unterschied
Bei hebelgestützten Wadenmaschinen findet die Bewegung um einen mechanischen Drehpunkt statt. Hier können beispielsweise Lager, Buchsen oder andere gelagerte Verbindungen zum Einsatz kommen. Die konkrete technische Ausführung beeinflusst unter anderem:
- mechanisches Spiel
- Widerstand der Bewegung
- Belastbarkeit
- Wartungsbedarf
- Verhalten bei hoher Nutzungsfrequenz
Besonders bei regelmäßig genutzten Studiomaschinen sollte der Hebel auch nach vielen Belastungszyklen möglichst präzise geführt bleiben. Ein hohes Maschinengewicht oder ein massiver Rahmen allein sagt deshalb noch wenig über die Qualität des eigentlichen Bewegungsmechanismus aus.
